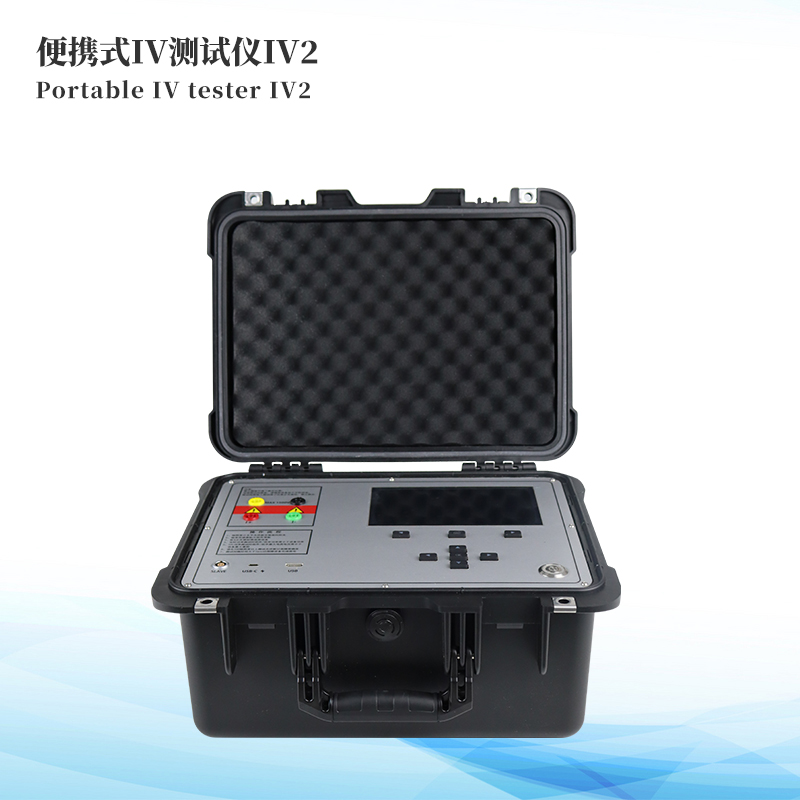

一、儀器概述

產品為光伏組件IV曲線測試儀，電壓測試可達到1500V，電流測試可達20A，能夠測試最大30kW的光伏組串?？梢詼y試太陽能電池組件/組串的開路電壓、短路電流、最大功率等參數，為用戶提供精準、高效的伏安特性測試工具。能夠快速檢測光伏組串在自然光照下的?作特征，設備操作簡單，攜帶?便，且配備?精度光電輻射傳感器與溫度傳感器，可提供準確的現場輻照度、背板溫度數值等參數。

便攜式IV測試儀采??體式封裝技術，操作界?功能說明清晰，?鍵式檢測數據導出，單塊組件/組串檢測速度5秒完成，快速精準全?的檢測功能可作為第三?檢測機構與電站運維的?選配置。整機配備?精度的電容負載，同時配備高精度、大量程光電輻射傳感器模塊，可以更準確的解析IV曲線，具備持續IV掃描優勢，助?光伏全體系電站的檢測。

二、主要功能及特點

1.觸摸屏加鍵盤操作，包含外設接口，充電接口、USB導出接口及485從機模塊接口，通過USB導出內部測試數據。

2.室外低照度伏安特性測試，內置通用型STC轉換模型，一鍵式快速檢測。

3.內部具備高壓隔離電源設計，為用戶提供可靠的安全保障。

4.安全防護設計，連續測試自保護機制和硬保護，帶過壓過流和溫度保護。

5.內置大容量鋰離子電池，為測試提供充足電力。

6.具備太陽能光伏板溫度檢測、太陽輻照度檢測等環境監測功能。

7.配備可調節光電輻射傳感器夾具、按壓式溫度探頭安裝工具，適配多尺寸光伏板，測量更精準，安裝方便快捷。

8.可測量參數：I-V曲線，P-V曲線，短路電流，開路電壓，最大功率，最大電壓，電流，太陽能電池板溫度，輻照度等。

三、技術參數

1.儀器特性

2.儀器功能

(1)可測量參數：短路電流，開路電壓，最大功率，峰值功率點電壓，電流，IV、PV曲線。

(2)太陽能電池組件發電量測試、輻射量測試功能及實時功率、輻照度曲線功能。

(3)即時數據轉換為STC（標準測試條件）下的數據功能。

(4)測量顯示太陽電池組件表面輻照度，太陽電池組件的背面溫度。

(5)電流電壓檢測增益自調節功能，根據接入組件電流電壓自動切換測試量程，實現高精度檢測。

(6)測試數據自動存儲功能，最大可存儲30天的測試數據。

(7)測試原始數據點存儲，測試波形數據及測試條件存入設備內部存儲中。

(8)U盤數據導出功能，將本機內存儲的歷史測試數據文件直接拷貝到U盤中。

(9)智能電池電量指示功能。

(10)快速短路電流測試功能。

(11)過壓過流保護功能。

3.儀器測量詳細參數指標

四、產品功能及優勢

1.產品功能

(1)單組件測試：便攜式光伏IV曲線測試儀具備單組件IV/PV測試功能，最快5S顯示測試結果，單組件檢測更為精準，檢測更快速。

(2)組串測試：設備提供太陽能電池板組串測試功能，最大支持開路電壓1500V/短路電流20A的組串參數，可快速測試出光伏整串的開路電壓、短路電流、最大功率點等參數，并快速篩選不同組串之間的電性能。

(3)連續測試：便攜式IV測試儀具備連續測試功能，配置相關參數可實現IV/PV、總輻射量、發電量的連續測試功能，并自動存儲測試數據。

(4)輻照度測量：將光電輻射傳感器使用配套安裝夾具平行于太陽能電池板安裝，測量實時輻照度。

(5)背板溫度測量：使用按壓式安裝工具，安裝溫度傳感器探頭，緊貼太陽能組件背板，背板溫度測量更準確。安裝拆卸更便捷。

2.產品優勢

(1)?精度曲線測試

采用高精度電容式負載搭配高速采樣算法實現從開路電壓（Uoc）到短路電流（Isc）的全范圍掃描，整個測試周期控制在毫秒級，有效規避輻照度波動帶來的誤差，實現高精度IV、PV曲線測量。單組件檢測更精準快速。

(2)自動量程切換

針對不同規格的組件/組串的電流電壓，內部自動切換測試量程，實現更精準的組件/組串參數測量。

(3)測試數據自動存儲

IV曲線、PV曲線、總輻射量、發電量測試數據及當次測量環境參數自動存儲，原始電壓電流數據自動存儲，支持U盤導出方便后續分析處理。

(4)持久續航

內置?容量鋰電池，長達9H持續續航為測試提供充?電?。

(5)?壓隔離設計更安全

設備內部具備?壓隔離電源設計，為?戶提供可靠的安全保證，開路電壓最?測試范圍可到1500V，提供?達30KW光伏陣列測試功能。

(6)觸摸屏操作

主機操作觸摸屏加按鍵的操作?式，?亮的液晶屏幕可在陽光下顯?更為清晰，整機包含豐富的外設計接口。

(7)國標行業基準

◎IEC61215-2005地??晶體硅光伏組件—設計鑒定與定型

◎IEC61646-2008地??薄膜電池設計與鑒定規范

◎CGC/GF003.1：2009并?光伏發電系統?程驗收技術規范第1部分：電?設備

◎GB4793.1-2007/IEC60010-1測試、控制和實驗室?電?設備的安全要求

◎IEC60904-22007標準太陽電池的要求

◎IEC60891-2009光伏器件的IV實測特性的溫度和輻照度修正?法
